简单介绍

    YY-FS型三杯式风速传感器是我公司自主研发、生产的一款风速测量仪器，本品由壳体、风杯和电路模块组成，内部集成光电转换机构、工业微电脑处理器、标准电流发生器、电流驱动器等。传感器壳体和风杯采用铝合金材料，使用特种模具精密压铸工艺，尺寸公差甚小表面精度甚高，内部电路均经过防护处理，整个传感器具有很高的强度、耐候性、防腐蚀和防水性。电缆接插件为军工插头，具有良好的防腐、防侵蚀性能，能够保证仪器长期使用，同时配合使用风速传感器内部进口轴承系统说明书，确保了风速采集的精确性。电路PCB采用军工级A级材料，确保了参数的稳定和电气性能的品质；电子元件均采用进口工业级芯片，使得整体具有极可靠的抗电磁干扰能力，能保证主机在－20℃～＋50℃,湿度35％～85％（不结露）范围内均能正常工作。

二、应用范围

    YY-FS风速传感器可广泛运用于工程机械（起重机、履带吊、门吊、塔吊等）领域，铁路、港口、码头、电厂、气象、索道、环境、温室、养殖、空气调节、节能监控、农业、医疗、洁净空间等领域风速的测量，并输出相应的信号。

三、技术参数

  量程：0-30m/s

  电源:24VDC

  精度分辨率:0.2m/s

  电压输出型:0-10V

  负载能力:□其他□<500Ω□＞2kΩ

  最大功耗（DC24V）: 电压型MAX≤300mW；

  启动风力：0.4~0.8m/s   重量:≤0.5Kg

  线长:1.5M

四、功能特点

该产品自投入市场以来，以其优异的质量，卓越的性能赢得广大用户的好评，具备以下特点：

  ◆     外观结构设计合理、美观大方，体积小，便于携带，安装简便。

  ◆     测量精度高，量程范围宽，稳定性好。

  ◆     有较强的防腐蚀性和耐候性。

  ◆     动态特性好，抗外界干扰能力强，测量精度高。

  ◆     功耗低，电路寿命长，能长期稳定工作；

  ◆     电源适应范围宽，数据信息线性度好，信号传输距离长。

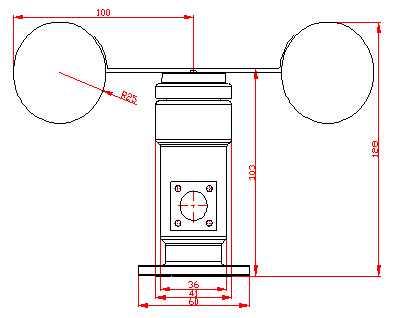

五、结构尺寸

六、固定方式

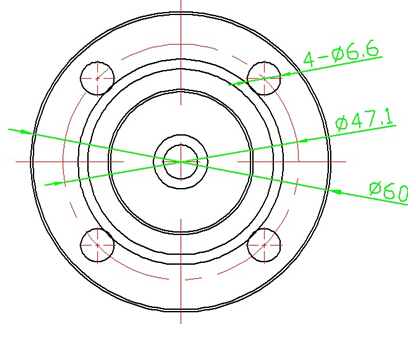

    YY-FS风速传感器应水平安装，确保风向数据的准确性；采用法兰安装方式，传感器下方安装法兰直径Ф60mm，四个安装孔为Ф6.6mm，四个安装孔均匀分布再Ф47mm的圆周上，安装使用法兰固定安装，安装尺寸如下：

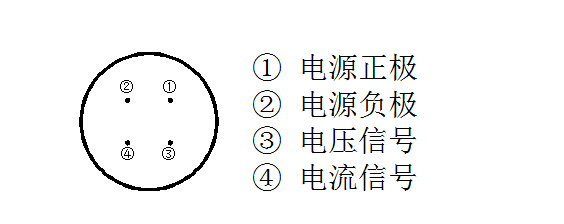

 七、信号输出定义

  电压型和电流型输出定义如下：

八、线色定义

线   型	常用颜色	备用颜色
电源线色	红色
地线线色	黑色
信号线色	蓝色--------A+
	黄色---------B-

九、维护和保养

  YY-FS型风速传感器属精密的电子产品，正确的的维护和保养有助于保护仪器性能、延长仪器的使用寿命，请注意以下几点：

  1、请依据使用说明书的要求正确使用说明书，接钱有误有可能导致仪器损坏。

  2、不要用挥发性液体擦拭仪器，否则可能导致仪器变色变形；软布擦拭，避免仪器外部保护膜划伤，延长仪器使用寿命。

  3、仪器应轻拿轻放，不得摔落或重压，否则将导致仪器变形、内部电路板损坏。

  4、不要在仪器带电的情况下触摸感应部位，以影响量结果或导致仪器内部电路的损坏。

  5、请勿私自拆卸和改装本仪器，以免对仪器造成损坏。

  6、仪器使用时应用螺丝牢固固定，否则有可能损坏仪器。

  定期检查仪器电源电压，确保仪器正常运行
