简单介绍

     永阳一体化振动位移传感器可用于测量轴承座、机壳等结构的振动。这种传感器测量的振动是相对于自由空间的绝对振动，其输出电流与振动位移成正比，故又称为位移式振动传感器，这种测量可对旋转或往复机械的综合工况进行评价。它直接安装在设备外部，使用维护极为方便。

     工程上最普遍的振动问题，大多数是由转子引起的，如不平衡、不对称、动静摩擦等。对于有些机械，轴的振动被大部分传递到轴承座上，在这种情况下，测量轴承座的振动对于机械设备的综合工况可以提供比较有意义的信息，这些机械包括：具有滚动轴承的大部分机械；具有油膜的滑动轴承机械。

     在一些特殊条件下由于某种原因（如安装条件限制及环境因素等），安装电涡流传感器不可能，对于这类的机械，若轴的振动能够大部分传到轴承座上，它的振动就可采用安装于轴承座上的振动速度传感器进行测量。

产品特点

    1．传感器输出4~20mA电流信号和振动速度成正比，因此对振动测量来讲可以兼顾高频、中频和低频的应用领域，并且符合ISO对旋转机器评定参数的要求；

    2．传感器有较低的输出阻抗，较好的信噪比，对输出插头和电缆也无特殊要求，使用方便；

    3． 传感器有较低的工作频率，可以适用于低转速的旋转机器；

    4． 传感器设计中取消了有摩擦的活动元件，因此灵活性好，可以测量微小的振动（0.01μm）；

    5． 传感器有一定的抗横向振动能力（不大于10g峰值） ；

电气性能

灵敏度	20mV/mm/s±5%
频率响应	1～300Hz
振幅极限	1mm（单峰值）
输出信号	4~20mA电流信号(其中，4mA对应0μm，20mA对应100μm )
工作电压	DC24V（可定制）
工作电流	＜50mA
安装方式	垂直或水平
工作温度	-30℃～+120℃

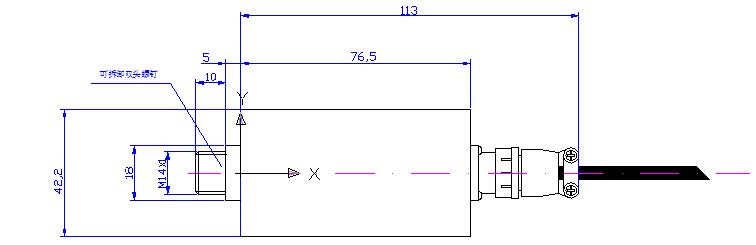

四．结构及尺寸图：

五．安装及接线方法：

       1．在底座中心用一个M14的螺纹固定；

       2．用快卸强磁吸座固定（用于现场检测）；

       3．棕线接供电电源线正极，蓝线接供电电源线负极，黑线为电流信号输出线。

六．使用注意事项：

      1．传感器在运输及安装过程中，尽量避免不必要的振动和冲击，尤其避免横向振动和冲击；

      2．注意传感器的工作方向，不要安装错误。
