DS18B20数字温度传感器在电路上的应用
2015-3-13 18:35:03 点击：
DS18B20测温系统具有测温系统简单、测温精度高、连接方便、占用口线少等优点。下面就是DS18B20几个不同应用方式下的测温电路图：

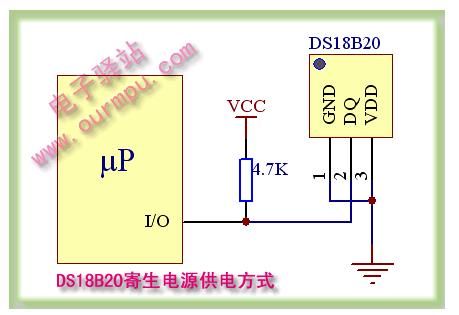

[1]、DS18B20寄生电源供电方式电路图
如下面图1所示，在寄生电源供电方式下，DS18B20从单线信号线上汲取能量：在信号线DQ处于高电平期间把能量储存在内部电容里，在信号线处于低电平期间消耗电容上的电能工作，直到高电平到来再给寄生电源（电容）充电。
独特的寄生电源方式有三个好处：
1、进行远距离测温时，无需本地电源
2、可以在没有常规电源的条件下读取ROM
3、电路更加简洁，仅用一根I/O口实现测温
要想使DS18B20进行精确的温度转换，I/O线必须保证在温度转换期间提供足够的能量，由于每个DS18B20在温度转换期间工作电流达到1mA，当几个温度传感器挂在同一根I/O线上进行多点测温时，只靠4.7K上拉电阻就无法提供足够的能量，会造成无法转换温度或温度误差极大。
独特的寄生电源方式有三个好处：
1、进行远距离测温时，无需本地电源
2、可以在没有常规电源的条件下读取ROM
3、电路更加简洁，仅用一根I/O口实现测温
要想使DS18B20进行精确的温度转换，I/O线必须保证在温度转换期间提供足够的能量，由于每个DS18B20在温度转换期间工作电流达到1mA，当几个温度传感器挂在同一根I/O线上进行多点测温时，只靠4.7K上拉电阻就无法提供足够的能量，会造成无法转换温度或温度误差极大。
因此，图4电路只适应于单一温度传感器测温情况下使用，不适宜采用电池供电系统中。并且工作电源VCC必须保证在5V，当电源电压下降时，寄生电源能够汲取的能量也降低，会使温度误差变大。
注：永阳工程曾经就此电路做过实验，在实验中，降低电源电压VCC，当低于4.5V时，测出的温度值比实际的温度高，误差较大。。。当电源电压降为4V时，温度误差有3℃之多，这就应该是因为寄生电源汲取能量不够造成的吧，因此，站长建议大家在开发测温系统时不要使用此电路。
注：永阳工程曾经就此电路做过实验，在实验中，降低电源电压VCC，当低于4.5V时，测出的温度值比实际的温度高，误差较大。。。当电源电压降为4V时，温度误差有3℃之多，这就应该是因为寄生电源汲取能量不够造成的吧，因此，站长建议大家在开发测温系统时不要使用此电路。
图1
[2]、DS18B20寄生电源强上拉供电方式电路图
改进的寄生电源供电方式如下面图5所示，为了使DS18B20在动态转换周期中获得足够的电流供应，当进行温度转换或拷贝到E2存储器操作时，用MOSFET把I/O线直接拉到VCC就可提供足够的电流，在发出任何涉及到拷贝到E2存储器或启动温度转换的指令后，必须在最多10μS内把I/O线转换到强上拉状态。在强上拉方式下可以解决电流供应不走的问题，因此也适合于多点测温应用，缺点就是要多占用一根I/O口线进行强上拉切换。
图5
注意：在图4和图5寄生电源供电方式中，DS18B20的VDD引脚必须接地
在外部电源供电方式下，DS18B20工作电源由VDD引脚接入，此时I/O线不需要强上拉，不存在电源电流不足的问题，可以保证转换精度，同时在总线上理论可以挂接任意多个DS18B20传感器，组成多点测温系统。注意：在外部供电的方式下，DS18B20的GND引脚不能悬空，否则不能转换温度，读取的温度总是85℃。

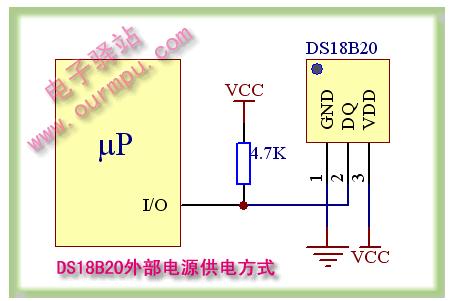

图6：外部供电方式单点测温电路

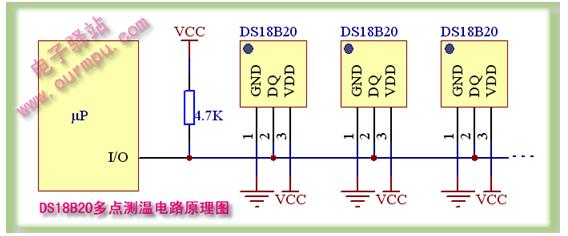

图7：外部供电方式的多点测温电路图
外部电源供电方式是DS18B20最佳的工作方式，工作稳定可靠，抗干扰能力强，而且电路也比较简单，可以开发出稳定可靠的多点温度监控系统。站长推荐大家在开发中使用外部电源供电方式，毕竟比寄生电源方式只多接一根VCC引线。在外接电源方式下，可以充分发挥DS18B20宽电源电压范围的优点，即使电源电压VCC降到3V时，依然能够保证温度量精度。
