八通道PT100/PT1000温度显示巡检仪（带开关量）
- 品牌： YY
- 型号： YY-F860
简单介绍

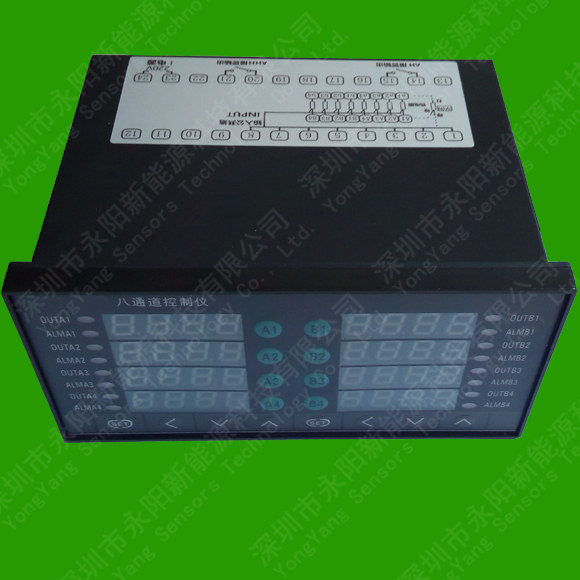

永阳YY-F860型温度仪表是八路温度报警仪，可以同时配接8路PT100传感器、八排数码管分别显示八路温度值，公共上限报警、上上限报警方式、整机控制性能精确可靠。注：本仪表为两只4通道的仪表组合为八路仪表，分左右两部分。
YY-F860系列八通道PT100/PT1000温度显示巡检仪（带开关量）
一、技术性能
1、输入类型：Pt100（-199.9～600.0℃）
2、继电器输出触点容量： 继电器220V 2A(阻性负载)
3、测量精度：±0.5F·S±1字
4、工作电源：AC100～242V 50/60Hz 功耗：小于4W
5、仪表工作环境：0～50℃，相对湿度≤85％RH，无腐蚀性及无强电磁辐射场合
6、外型尺寸（mm）： 160×80×110 开孔尺寸：152×76

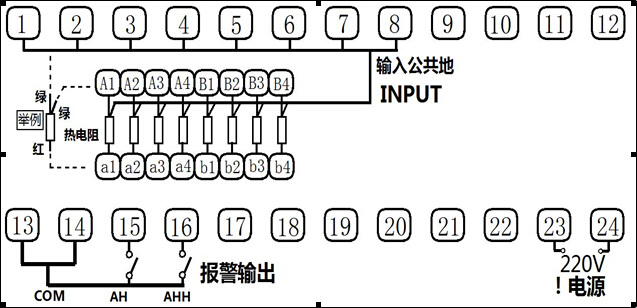

二、接线图（仅供参考，以仪表上接线图为准）
三、仪表使用
1、一级菜单设置
按功能键（SET键）3秒，进入一级菜单，此时‘第1路显示窗’和‘第2路显示窗’分别显示参数符号和参数值，可分别按◄（移位键）、▲、▼三键来更改参数值，修改完成后按SET键保存进入下一个参数；同样方法修改其它参数。各参数见下表：
|
序 号 |
提示符 |
名 称 |
设 定 范 围 |
说 明 |
出厂值 |
|
|
一 级 菜 单 |
0 |
LOCK |
密码锁 |
0～50 |
密码锁为18时，允许修改所有参数， 不为18时禁止修改所有参数 |
18 |
|
1 |
OPb |
副输出方式 |
0～2 |
0.无副输出； 1.RS485串口通讯 2.带微打功能 |
0 |
|
|
2 |
Add |
通讯地址 |
1～64 （1～9999分） |
仪表在集中控制系统中的编号(在带 微型打印功能时，作打印间隔时间) |
1 |
|
|
3 |
BAUD |
通讯波特率 |
0～3 |
0：1200；1：2400；2：4800； 3：9600 |
9600 |
|
2、二级菜单设置
各通道参数分别按A1、A2、A3、A4、B1、B2、B3、B4键三秒进入相对应的通道菜单项，可按◄、▲、▼三键来更改参数值修改完成后按SET键保存进入下一个参数；各参数见下表：
|
序 号 |
提示符 |
名 称 |
设 定 范 围 |
说 明 |
出厂值 |
|
|
二 级 菜 单
各通 道对 应的 参数 |
4 |
AH＋N (N=1~4) |
N通道上限温 度报警值 |
范围由DIL、DIH 决定 |
当温度值PV>=该值时， 该通道上限指示灯（绿灯）点亮， AH报警继电器吸合， 当温度值PV<=该值-HY(回差）时， 该通道上限报警取消，对应报警指示灯熄灭。 |
随机 |
|
5 |
AHH＋N |
N通道上上限 温度报警值 |
范围由DIL、DIH 决定 |
当温度值PV>=该值时， 该通道上限指示灯（红灯）点亮， AHH报警继电器吸合， 当温度值PV<=该值-HY(回差）时， 该通道上上 限报警取消，对应报警指示灯熄灭。 |
随机 |
|
|
6 |
ALP+N |
报警选项 |
0～1 |
ALP=0，屏蔽该通道报警功能 ALP=1，允许该通道报警功能 |
1 |
|
|
7 |
SC＋N |
误差修正值 |
±20.0 |
传感器的误差修正值 |
0 |
|
|
8 |
Hy＋N |
报警回差 |
0.1～50.0 |
说明见上面4、5两栏的说明 |
1.0 |
|
|
9 |
dp＋N |
小数点位置 |
0~1 |
0. 无小数点; 1.有小数点 |
0 |
|
|
10 |
Sn＋N |
输入规格 |
Pt100 |
本款固定传感器为PT100 |
PT100 |
|
|
11 |
DIL＋N |
设定值下限 |
量程起点 ～DIH |
此参数限制了设定值的下限 |
随机 |
|
|
12 |
DIH＋N |
设定值上限 |
DIL～满量程 |
此参数限制了设定值的上限 |
随机 |
|
四、报警过程：
八个通道共同控制一个上限报警继电器AH常开触点的闭合、一个上上限报警继电器AHH常开触点的闭合
当有任何一路发生上限报警时， 上限报警继电器AH吸合， 无任何通道发生上限报警则报警继电器AH才断开。
当某通道ALP+N参数为0时， 该通道将不参与报警， 为1时， 参与报警， 仪表出厂默认为1
当有任何一路发生上上限报警时， 上上限报警继电器AHH吸合， 无任何通道发生上上限报警则报警继电器AHH才断开。
五、错误信息
1． 当仪表窗口显示“HH或LL”时，请检查传感器接线是否正确。
2． 当发现通道间温度互相有影响时，请检查所配传感器是否为隔离型的。
