圆形温度变送器

更新:2015-10-23 18:13:05      点击:
  • 品牌:   YY
  • 型号:   YY-RC601
产品介绍

简单介绍

    YY-RC601系列温度变送器模块是为热电阻型(Pt100、Pt1000等)温度传感器配套的4~20mA、二线制直流输出专用模块。可配套组成一体化温度变送器,也可单独安装使用。该模块采用进口原装器件,贴片工艺组装,性能稳定可靠,体积小巧,安装方便。

  YY-RC601系列温度变送器模块 的详细介绍

温度变送器



    该模块属本安防爆型,具有较强的保护功能,在传感器完全开路(不接)时,输出电流≤3.6mA;当传感器的正线出现断路时,模块为保护性输出,最大电流不大于25±2mA。

  主要技术参数:

    输出信号:4~20mA DC 二线制
    工作电压:24V DC ( 12V~30V DC )
    精度等级:0.1%,0.2%,0.5%
    负载能力:0~500Ω
    温度系数:150ppm
    工作环境:温度范围-25℃~+85℃,无腐蚀性气体
    保护性输出电流:最大输出电流<27mA,最小输出电流≤3.6mA
    外形尺寸:φ45×22mm(最大高度24mm)

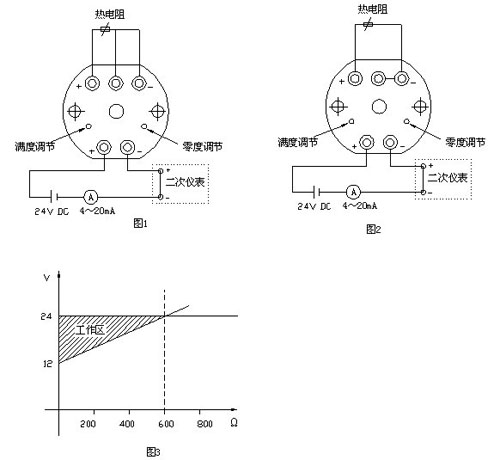

    安装孔距:36mm  接线图见图1(三线制)、图2(二线制)

pt100温度变送器


  注意事项:
     1、用户检验或使用状况与产品出厂校准状况有一定差别,若检验时变送器模块输出有微量偏差,属正常现象,微量校准即可。校准应加电5分钟后进行。

     2、校准方法:(1)用电阻箱或其他信号源发生器代替热电阻按图1接线 。(2)按分度表。将电阻箱调至量程下限所对应的阻值,微调零点电位器,使电流表读数为4mA  。(3)按分度表,将电阻箱调至量程上限所对应的阻值,微调满肚电位器,使电流表读数为20mA 。(4)调试完毕(必要时重复(2)(3)步骤,使之满足要求)。

     3、变送器模块与测温度点应保持一定距离,以保证模块的工作温度范围不超过-25℃~+85℃的范围。

     4、供电电源与负载能力的关系。当信号为20mA输出,并保证恒流的条件下,仪表供电电压E与负载RL符合图2关系。
