六路温湿度采集变送器模块（可输出RS485及报警信号）
- 品牌： 永阳
- 型号： YY-WS-BJ6
简单介绍
永阳YY-WS-BJ6型六路温湿度采集变送器模块（可输出RS485及报警信号）采用进口高精度、高稳定性电路设计方案适用于通讯机房、智能楼宇、农业大棚、恒温湿仓库以及自控等需要温湿度监控的场所；温湿度传感器、输入电源，ModBus 485信号输出三部分完全隔离。本产品具有安全可靠，外观美观，安装方便等特点。
YY-WS-BJ6系列六路温湿度采集变送器模块（可输出RS485及报警信号）
YY-WS-BJ6六路温湿度采集变送器模块采用瑞士进口的测量单元，测量精准。采用专用的485电路，通信稳定。10~30V宽电压范围供电，规格齐全，安装方便。

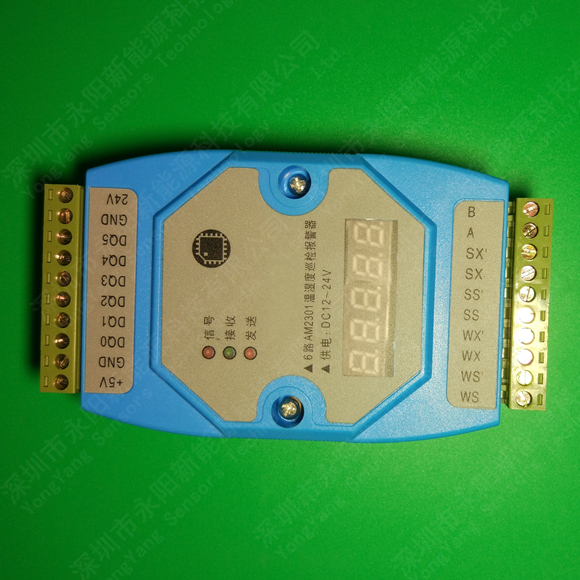

六路温湿度采集变送器模块--接线说明：
|
24V |
主板工作电源正，范围：DC12V ~ DC24V |
|
GND |
主板工作电源地线 |
|
DQ0~DQ5 |
6个温湿度传感器数据线 |
|
+5V |
主板输出给传感器用的DC5V电源正端 |
|
WS/WS' |
温度上限报警继电器常开触点对儿 |
|
WX/WX' |
温度下限报警继电器常开触点对儿 |
|
SS/SS' |
湿度上限报警继电器常开触点对儿 |
|
SX/SX' |
湿度下限报警继电器常开触点对儿 |
|
A |
RS485通信线正端 |
|
B |
RS485通信线负端 |
六路温湿度采集变送器模块--工作参数如下：
|
机械尺寸 |
123x73x43mm(长x宽x厚) |
|
模块工作温度范围 |
-25℃~+60℃ |
|
测量精度 |
温度±1℃/湿度±3% |
|
温湿度采样周期 |
1.7s |
|
温度测量范围 |
-40℃~80℃ |
|
湿度测量范围 |
0%~100% |
|
输出继电器负载容量 |
1A/DC30V |
|
------ |
0C22.3 |
1H67.2 |
第一种：显示方式表示6个通道上均未接传感器；
第二种：显示方式表示通道0上的传感器温度C是22.3℃；
第三种：显示方式表示通道1上的传感器湿度H是67.2%；
关于LED数码管显示过程的说明：系统运行后，如果检测到6个通道上均未接传感器，则显示"-----"；如第2通道有传感器，则每隔1.5秒轮流显示通道2的温度和湿度，如"2C26.5" "2H70.8"，表示通道2的温度是26.5℃，湿度是70.8%；如果有超过1个以上的通道接了传感器，则每隔1.5秒轮流显示各通道的温度和湿度，周而复始。
当温度或湿度有超过报警上下限的警情发生时，相应的继电器动作，并且：①LED快速闪烁，②蜂鸣器急速鸣叫；当警情撤销后，继电器恢复释放状态，LED数码管停止闪烁，蜂鸣器停止鸣叫。
