PT100/PT1000六路智能温度控制器（可带RS485）
- 品牌： YY
- 型号： YY-F660
简单介绍
YY-F660 型仪表是六路温度控制仪，可以同时配接六路传感器，独立的自整定模式和独立的PID参数，同时控制六路温度，可与计算机RS485串口通讯，通讯协议采用国际通用的Modbus RTU协议，能与PC、PLC或触摸屏构成集中控制管理系统。
YY-F660系列PT100/PT1000六路智能温度控制器（可带RS485）
一、技术性能
1、 输入类型：CU50（-50.0～150.0℃）、Pt100（-19.9～600.0℃）、K（0～1300℃）、E（0～700.0℃）、J（0～900.0℃）、S（0～1600℃）
*所配传感器必须为隔离型的（即传感器2根引线与外部金属保护管是绝缘的）。
2、控制方式：二位式控制、PID控制 3、输出方式：继电器240V 5A(阻性负载) SSR触发信号 20ma/9V
4、测量精度：±0.5F·S±1字，附加冷端补尝误差±1℃ 5、工作电源：AC220V 50Hz 功耗：小于5W
6、外型尺寸： 160×80×120 开孔尺寸：152×76 （mm） 7、工作环境：0~50℃，相对湿度≤85％RH，无腐蚀性及无强电磁辐射场合
二、仪表面板

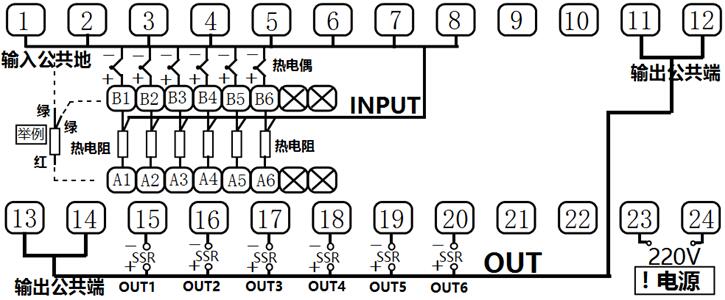

三、仪表接线（仅作参考，以仪表上接线图为标准）
注 ： 仪表RS485通讯时对应接‘VA+’、‘VB-’;
四、仪表使用
1、一级菜单设置
按功能键（SET键）3秒，进入一级菜单，此时‘第1路显示窗’和‘第2路显示窗’分别显示参数符号和参数值，可分别按◄（光标移位键）、▲（加键）、▼（减键）三键来更改参数值，修改完成后按SET键保存进入下一个参数；同样方法修改其它参数。
2、二级菜单设置
各通道参数分别按CH1、CH2、CH3、CH4、CH5、CH6三秒进入相对应的通道菜单项，然后再按◄、▲、▼三键来更改参数值修改完成后按SET键保存进入下一个参数；各参数见下表：
|
一级菜单, 按功能键（SET键）3秒进入 |
|||||||||
|
序号 |
提示符 |
寄存地址 |
名称 |
设定范围 |
说明 |
出厂值 |
|||
|
一 级 菜 单 |
0 |
LOCK |
0000H |
密码锁 |
0～50 |
密码锁为18时，允许修改所有 参数，不为18时禁止修改所有参数 |
18 |
||
|
1 |
Sn |
0001H |
输入规格 |
0～5 |
CU50、Pt、K、E、J、S |
K |
|||
|
2 |
t |
0002H |
输出周期 |
0～120 S |
设定继电器控制时的动作周期 |
20 S |
|||
|
3 |
dp |
0003H |
小数点位置 |
0～1 |
0. 无小数点; 1.有小数点 |
0 |
|||
|
4 |
DIL |
0004H |
设定值下限 |
量程起点 ～DIH |
此参数限制了设定值的下限 |
随机 |
|||
|
5 |
DIH |
0005H |
设定值上限 |
DIL～满量程 |
此参数限制了设定值的上限 |
随机 |
|||
|
6 |
OPB |
0006H |
副输出方式 |
0～2 |
0.无输出 1.开RS485串口通讯功能 |
0 |
|||
|
7 |
Add |
0007H |
通讯地址 |
1～64 |
仪表在集中控制系统中的编号 |
1 |
|||
|
8 |
bt |
0008H |
通讯波特率 |
0～3 |
0：1200； 1：2400； 2：4800； 3：9600 |
9600 |
|||
|
二级菜单, 按CH1键3秒进入 1通道菜单 |
|||||||||
|
二 级菜单
一 通道参数设定 |
9 |
SP1 |
0009H |
1通道控制点设定 |
范围由DIL、DIH决定 |
1通道控制点温度设定参数 |
随机 |
||
|
10 |
AL1 |
000AH |
报警设定值 |
-- |
由ALP1参数决定报警方式 详细见ALP1参数说明 |
0 |
|||
|
11 |
SC1 |
000BH |
误差修正值 |
±20.0 |
传感器误差的平移修正值 |
0 |
|||
|
12 |
P1 |
000CH
|
比例带 |
0～200.0 |
采用PID控制方式时，比例带决定了系统比例增益的大小, P越大, 比例的作用越小,过冲越小, 但太小会增加升温时间。 (P=0时，仪表将转为二位式控制,有些不宜频繁启动的的执行器（如风机、压缩机、电机等应采用这种方式，具体见参数HY1的说明部分) |
15.0 |
|||
|
13 |
I1 |
000DH |
积分时间 |
0～3000 |
设定积分时间，以解除比例控制 所发生之残余偏差, 太大会延缓系统达到平衡的时间,太小会产生波动 |
240 |
|||
|
14 |
D1 |
000EH |
微分时间 |
0～200S |
设定微分时间，以防止输出的波 动,提高控制的稳定性 |
30 |
|||
|
15 |
Hy1 |
000FH |
主控与报警回差 |
0.1～50.0 |
指仪表为二位式控制时（比例带P=0)，执行器打开或关闭之间的死区，避免执行器频繁动作。 如主控为加热方式时： 当测量值PV1≤设定值SV1-HY1时，执行器打开，当PV1≥SV1+HY1时，执行器关闭。 |
1.0 |
|||
|
16 |
At1 |
0010H |
自整定参数 |
0～1 |
0：关闭自整定 1：开启自整定 |
0 |
|||
|
17 |
CoL1 |
0011H |
加热，制冷方式选择 |
0～1 |
0：加热功能 1：制冷功能 |
0 |
|||
|
18 |
ALP1 |
0012H |
报警定义 |
0～4 |
0：无报警； 1：上限报警 2：下限报警； 3:上偏差报警 4：下偏差报警 5：区间外报警 6：区间内报报警 |
1 |
|||
|
分别按CH2\CH3\CH4\CH5\CH6键即可进入2-6通道菜单，按同样方法设置 |
|||||||||
|
按CH6键3秒进入 6通道菜单 |
|||||||||
|
六通道参数设定 |
59 |
SP6 |
003BH |
同上 |
|
|
|
||
|
60 |
AL6 |
003CH |
同上 |
|
|
|
|||
|
61 |
SC6 |
003DH |
同上 |
|
|
|
|||
|
62 |
P6 |
003EH |
同上 |
|
|
|
|||
|
63 |
I6 |
003FH |
同上 |
|
|
|
|||
|
64 |
D6 |
0040H |
同上 |
|
|
|
|||
|
65 |
Hy6 |
0041H |
同上 |
|
|
|
|||
|
66 |
At6 |
0042H |
同上 |
|
|
|
|||
|
67 |
CoL6 |
0043H |
同上 |
|
|
|
|||
|
68 |
ALP6 |
0044H |
同上 |
|
|
|
|||
注：各通道的测量值地址请看后面《通讯协议》部分。
五、自整定操作
首先设置好设定值，然后进入菜单，将回差设为0.5～1左右，将AT设置为ON，仪表进入自整定状态，相应显示窗闪烁显示“AT”字符，此时仪表为位式控制，经过三次上下振荡之后，仪表确定出新的P、I、D等参数并保存，仪表复位进入控制状态。
六、错误信息
1． 当仪表窗口显示“HH或LL”时，请检查传感器接线是否正确。
2． 当发现通道间温度互相有影响不稳定时，请检查所配传感器是否为隔离型的。
