热电偶/PT100两通道智能温度控制器
- 品牌： YY
- 型号： YY-F260
简单介绍
YY-F260型仪表是热电偶/PT100两通道智能温度控制器，可以同时配接2路传感器，独立的自整定模式和独立的PID参数，同时控制2路温度，整机控制性能精确可靠。
YY-F260系列热电偶/PT100两通道智能温度控制器
一、技术性能
1、输入类型：CU50（-50.0～150.0℃）、Pt100（-199.0～600.0℃）、K（-30～1300℃）、E（-30～700.0℃）、J（-30～900.0℃）、B（0-1800℃）
*所配传感器必须为隔离型的（即传感器2根引线与外部金属保护管是绝缘的）, 否则可能会引起温度跳动不稳定。
2、控制方式：二位式控制、PID控制
3、输出方式：继电器240V 5A(阻性负载)
4、测量精度：±0.5F·S±1字，附加冷端补尝误差±1℃
5、工作电源：AC220V 50Hz 功耗：小于4W
6、工作环境：0~50℃，相对湿度≤85％RH，无腐蚀性及无强电磁辐射场合
7、参考尺寸：YY-F260系列 外形尺寸：160×80×120 开孔尺寸：156×76
YY-F260C系列 外形尺寸：96×96×120 开孔尺寸：92×92

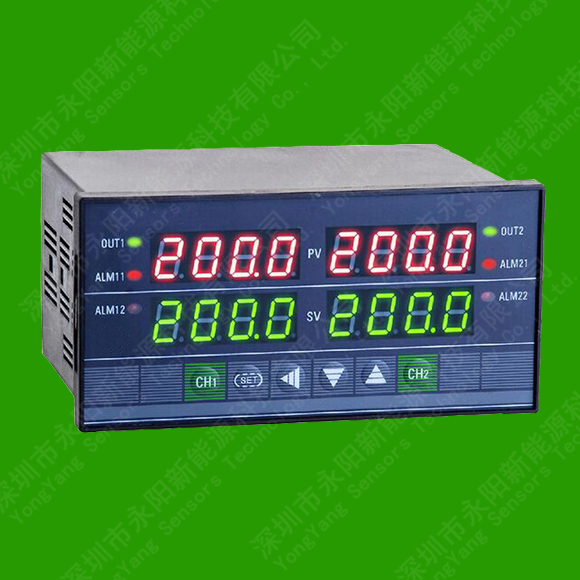

三、仪表面板

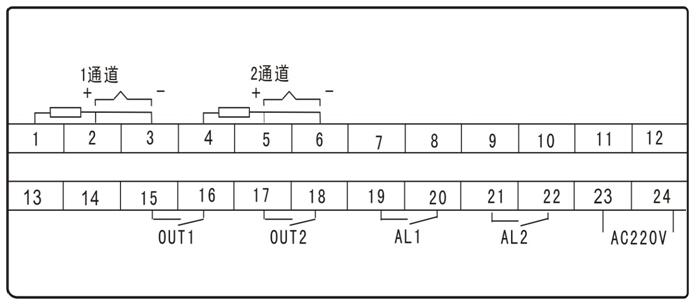

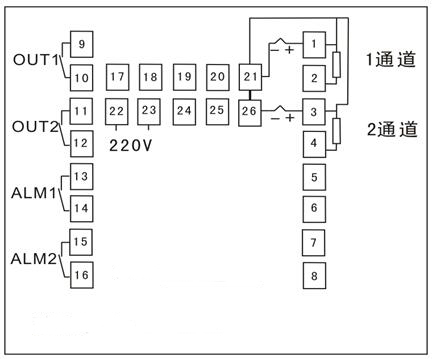

四、仪表接线（仅作参考，以仪表上接线图为标准）
五、仪表使用
1、一级菜单设置
按功能键（SET键）3秒，进入一级菜单，此时PV1和SV1分别显示参数符号和参数值，可分别按◄（移位键）、▲、 ▼三键来更改参数值，修改完成后按SET键保存进入下一个参数；同样方法修改其它参数。
2、二级菜单: 各通道参数设置
分别按CH1、CH2三秒进入相对应的通道菜单项，可按◄、▲、▼三键来更改参数值修改完成后按SET键保存进入下一个参数；各参数见下表：
一级菜单,按功能键（SET键）3秒进入
|
序号 |
提示符 |
寄存 地址 |
名称 |
设定范围 |
说明 |
出厂值 |
||||
|
一 级 菜 单 |
0 |
LOCK |
0000H |
密码锁 |
0～50 |
密码锁为18时，允许修改所有参数，不为18 时禁止修改所有参数 |
18 |
|||
|
1 |
Sn |
0001H |
输入规格 |
0～4 |
CU50、Pt100、K、E、J、B |
随机 |
||||
|
2 |
ALP |
0002H |
报警定义 |
0～6 |
0：无报警； 1：上限报警 2：下限报警；3：上偏差报警 4：下偏差报警；5：区间外报警 6：区间内报报警 |
1 |
||||
|
3 |
t |
0003H |
仪表比例控 制输出周期 |
0～120 S |
指仪表为PID控制时，执行器动作一次的时间,时间越短，控制效果越好，当仪表为继电器输出时,时间太短会使继电器动作频繁,缩短其使用寿命。 |
20 S |
||||
|
4 |
dp |
0004H |
小数点位置 |
0~1 |
0.无小数点; 1.有小数点 |
0 |
||||
|
5 |
DIH |
0005H |
设定值上限 |
DIL～满量程 |
此参数限制了设定值的上限 |
随机 |
||||
|
6 |
DIL |
0006H |
设定值下限 |
量程起点～DIH |
此参数限制了设定值的下限 |
随机 |
||||
|
7 |
bAUd |
0007H |
波特率 |
0～3 |
0：1200；1：2400； 2：4800；3：9600 |
9600 |
||||
|
8 |
Add |
0008H |
地址 |
1～64 |
仪表在集中控制系统中的编号 |
1 |
||||
|
二级菜单,按CH1键3秒进入 |
||||||||||
|
二 级 菜 单
一 通 道 参 数 设 定 |
9 |
SP1 |
0009H |
1通道温度设定 |
DIL～DIH范围决定 |
1通道控制点温度设定参数 |
随机 |
|||
|
10 |
AL1 |
000AH |
报警设定值 |
同上 |
由AL-P参数决定报警方式 |
随机 |
||||
|
11 |
SC1 |
000BH |
误差修正值 |
±20.0 |
传感器的误差修正值 |
0 |
||||
|
12 |
P1 |
000CH
|
比例带 |
0～200.0 |
采用PID控制方式时，比例带决定了系统比例增益的大小, P越大,比例的作用越小,过冲越 小,但太小会增加升温时间。 (P=0时，仪表将转为二位式控制,有些不宜频繁启动的的执行器（如风机、压缩机、电机等应采用这种方式，具体见 参数HY1的说明部分) |
15.0 |
||||
|
13 |
I1 |
000DH |
积分时间 |
0～3000 |
设定积分时间，以解除比例控制所发生之残余 偏差,太大会延缓系统达到平衡的时间,太小会 产生波动 |
240 |
||||
|
14 |
D1 |
000EH |
微分时间 |
0～200S |
设定微分时间，以防止输出的波动,提高控制 的稳定性 |
30 |
||||
|
15 |
Hy1 |
000FH |
主控与报警回差 |
0.1～50.0 |
指仪表为二位式控制时（比例带P=0)，执行器打开或关闭之间的死区，避免执行器频繁动作。 如主控为加热方式时： 当测量值PV1≤设定值SP1-HY1时，执行器打开，当PV1≥SP1+HY时，执行器关闭。 |
1.0 |
||||
|
16 |
At1 |
0010H |
自整定参数 |
0~1 |
0：关闭自整定 1：开启自整定 |
0 |
||||
|
|
17 |
CoL1 |
0011H |
正反控制选择 |
0～1 |
0反作用（加热输出） 1正作用（制冷输出） |
0 |
|||
|
按CH2键3秒进入 |
||||||||||
|
二 通 道 参 数 设 定 |
18 |
SP2 |
0012H |
同上 |
|
|
|
|||
|
19 |
AL2 |
0013H |
同上 |
|
|
|
||||
|
20 |
SC2 |
0014H |
同上 |
|
|
|
||||
|
21 |
P2 |
0015H |
同上 |
|
|
|
||||
|
22 |
I2 |
0016H |
同上 |
|
|
|
||||
|
23 |
D2 |
0017H |
同上 |
|
|
|
||||
|
24 |
Hy2 |
0018H |
同上 |
|
|
|
||||
|
25 |
At2 |
0019H |
同上 |
|
|
|
||||
|
26 |
CoL2 |
001AH |
同上 |
|
|
|
||||
六、自整定操作
首先设置好设定值，然后进入菜单，将回差设为0.5～1左右，将AT设置为1，仪表进入自整定状态，相应显示窗闪烁显示“AT”字符，此时仪表为位式控制，经过三次上下振荡之后，仪表确定出新的P、I、D等参数并保存，仪表复位进入控制状态。
七、错误信息
1.当仪表窗口显示“HH或LL”时，请检查传感器接线是否正确。
2. 当发现通道间温度互相有影响时，请检查所配传感器是否为隔离型的。
